 [TUTO]: fabriquer un support de plaque

Aller en bas
AuteurMessage
Invité
Invité



MessageSujet: [TUTO]: fabriquer un support de plaque   Mer 8 Mai - 17:55

Vu que j ' avais du temps libre cet aprèms , je me suis lancé dans la réalisation d ' un support de plaque homologué pour 11,10€ !
Oui vous avez bien lu et voici les explliquations :

1- Le matos :

Un éclairage LED spécial moto à 9,10 euros chez Cardy !



Une grille métallique de peinture au rouleaux à 2 euros chez bricoman




2-Les outils

Un dremel avec un disque à tronçonner , une fraise et des forêts afin de découper , usiner , ajuster et percer ! (indispensable)

Une perceuse sans fil pour les gros trous ! : )

Un étau afin de façonner la pièce !

Un marqueur et une pointe à traçer !


Maintenant allons y , tout d ' abord il faut démonter le support d ' origine de la moto afin de pouvoir reporter les mensurations de
celui-ci sur la grille :




Deuxième phase , il faut découper la grille avec le dremel équipé du disque à tronçonner :




En trois , il faut utilisé l ' étau pour donner à la pièce la forme voulut :

*


En quatre , il faut prépositionner le support sur la moto et l ' ajuster ( le support pas la moto ! : ) ) à l' aide du dremel équipé de la fraise afin de
pouvoir l ' encastrer sans forcer sous le passage de roue :




En cinq , une fois le support ajuster , il faut repérer les trous de perçage sur le support à l ' aide d ' une pointe à tracer toujours en positionnant
la grille sur la moto , idem pour la plaque et le feux à LED :

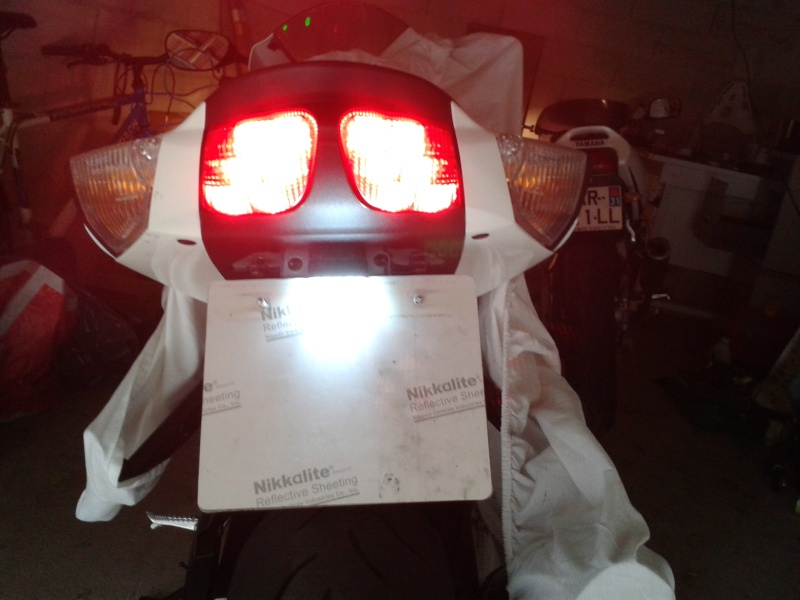

En six , il n ' y a plus qu ' à faire un essai en positionnant le tout sans rien fixer ou visser à fond au cas où il faudrait revoir des choses Rolling Eyes :




Voila , demain je m ' attaque à la finition et la peinture en attendant j ' espére que ça vous a plut et donné des idées !
Revenir en haut Aller en bas
Némésis31
Admin
avatar

Messages : 690
Date d'inscription : 09/02/2012
Age : 29
Localisation : Blagnac

MessageSujet: Re: [TUTO]: fabriquer un support de plaque   Mer 8 Mai - 18:40

pas mal ton tuto ! Smile

j’approuve ! Smile

_________________
Quatre roue transporte le corps......
Deux roue transporte l'esprit....

Yoshimura powaaaaaa !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bike-riders.motards.net
Josh

avatar

Messages : 214
Date d'inscription : 26/04/2012
Age : 28
Localisation : Toulouse

MessageSujet: Re: [TUTO]: fabriquer un support de plaque   Mer 8 Mai - 19:05

Il n'y a pas debouton j'aime ?? lol
Je pense vraiment le faire sur ma meule, mais comme dab j'aurait besoin d'aide ... et oui bras cassé c'est moi, je vais regarder sa de plus près voir si c possible (ou mettre les cligno etc ...) et tenté de le faire, si je galère je te demanderai Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Némésis31
Admin
avatar

Messages : 690
Date d'inscription : 09/02/2012
Age : 29
Localisation : Blagnac

MessageSujet: Re: [TUTO]: fabriquer un support de plaque   Mer 8 Mai - 21:41

De l'aide ? La solidarité des motards c'est la meilleur ! ^^

_________________
Quatre roue transporte le corps......
Deux roue transporte l'esprit....

Yoshimura powaaaaaa !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bike-riders.motards.net
trucdeouff

avatar

Messages : 26
Date d'inscription : 05/05/2012
Localisation : Toulouse

MessageSujet: Re: [TUTO]: fabriquer un support de plaque   Jeu 9 Mai - 7:21

Nikel ! Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Akkadia
Admin
avatar

Messages : 271
Date d'inscription : 06/04/2012
Age : 31
Localisation : Toulouse

MessageSujet: Re: [TUTO]: fabriquer un support de plaque   Jeu 9 Mai - 7:46

Bon plan!

_________________
Je penche...donc je suis...

T 3 et roule!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: [TUTO]: fabriquer un support de plaque   Jeu 9 Mai - 9:42

Josh a écrit:
Il n'y a pas debouton j'aime ?? lol
Je pense vraiment le faire sur ma meule, mais comme dab j'aurait besoin d'aide ... et oui bras cassé c'est moi, je vais regarder sa de plus près voir si c possible (ou mettre les cligno etc ...) et tenté de le faire, si je galère je te demanderai Very Happy

No problèmo ! Razz
Revenir en haut Aller en bas
Némésis31
Admin
avatar

Messages : 690
Date d'inscription : 09/02/2012
Age : 29
Localisation : Blagnac

MessageSujet: Re: [TUTO]: fabriquer un support de plaque   Jeu 9 Mai - 11:46

Tuto mis en post-it ! Smile

_________________
Quatre roue transporte le corps......
Deux roue transporte l'esprit....

Yoshimura powaaaaaa !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bike-riders.motards.net
Invité
Invité



MessageSujet: Re: [TUTO]: fabriquer un support de plaque   Jeu 9 Mai - 17:00

Merci poulet !

Une dernière photo une fois la peinture faite et le tout remonté :



Pour les fils je n ' ai pas eu le choix , ils passent comme ça d ' origine , c' est pas japonnais pour rien ! lol
Revenir en haut Aller en bas
Némésis31
Admin
avatar

Messages : 690
Date d'inscription : 09/02/2012
Age : 29
Localisation : Blagnac

MessageSujet: Re: [TUTO]: fabriquer un support de plaque   Jeu 9 Mai - 17:48

tu l'as faite avec quoi la peinture ?
pistolet ou bombe ?

_________________
Quatre roue transporte le corps......
Deux roue transporte l'esprit....

Yoshimura powaaaaaa !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bike-riders.motards.net
Invité
Invité



MessageSujet: Re: [TUTO]: fabriquer un support de plaque   Sam 11 Mai - 10:31

Du frameto antirouille au pinceau avant de faire mieux , la peinture c ' est pas franchement mon domaine mais
tout s ' apprend quitte à faire quelques erreurs (merde ça accroche pas ! lol) !
